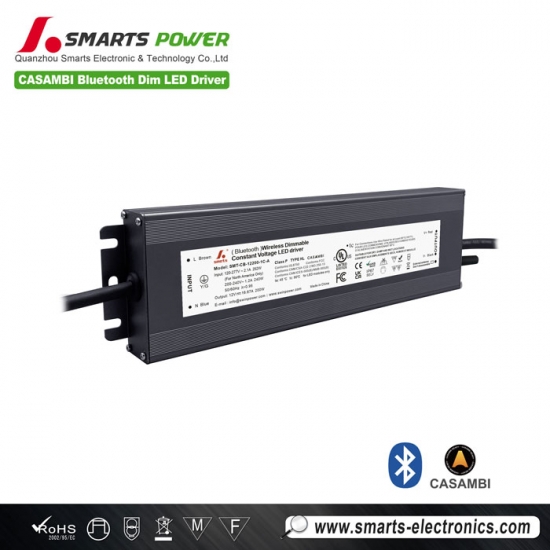

CASAMBI Bluetooth-Funk-LED-Treiber für LED-Beleuchtung, 100–277 V AC Konstantspannung, 200 W
CASAMBI Bluetooth-Funk-LED-Treiber für LED-Beleuchtung, 100–277 V AC Konstantspannung, 200 W
CASAMBI Bluetooth-Funk-LED-Treiber für LED-Beleuchtung, 100–277 V AC Konstantspannung, 200 W

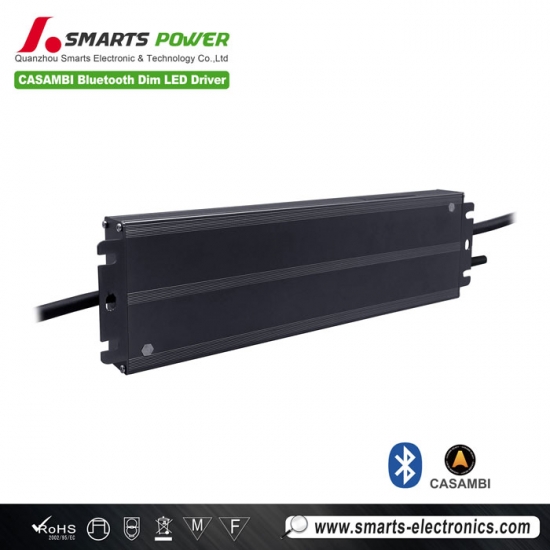

Der CASAMBI drahtloser dimmbarer LED-Treiber Es verfügt über einen universellen Eingangsspannungsbereich von 100–277 V AC. Es nutzt natürliche Konvektionskühlung, ein Aluminiumgehäuse für hervorragende Wärmeableitung und entspricht den internationalen Sicherheitsbeleuchtungsvorschriften. Es wird hauptsächlich in Nordamerika vertrieben.
Spezifikation
| Modell | SMT-CB-12200-1C-A | SMT-CB-24200-1C-A | SMT-CB-48200-1C-A | |
| Zertifikat | UL / cUL / FCC / Klasse 2 / CE / RoHS / Reach | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Spannungstoleranz | ±0,5 V | |||
| Spannungsregelung | ≤0,5 % | |||
| Bemessungsstrom | 16,67A | 8.33A | 4.17A | |
| Nennleistung | 200 W | |||
| Lastregelung | ≤2% | ≤1% | ||
| Eingang | Spannungsbereich | 110–277 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor bei Volllast | ≥0,98 bei 230 V AC | |||
| THD (typ.) bei Volllast | <15% | |||
| Wirkungsgrad bei Volllast | 91,5 % bei 230 V AC | 93 % bei 230 V AC | 93 % bei 230 V AC | |
| Wechselstrom (Max.) | 2.1A | |||
| Einschaltstrom (typ.) | 88 A, 140 µs bei 50 % ISpitze, 230 V AC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Überlastung | ≤120 % Schluckaufmodus, automatische Wiederherstellung nach Behebung des Fehlerzustands | |||
| Übertemperatur | Bei einer Gehäuseoberflächentemperatur von 100 °C ± 10 °C wird die Ausgangsspannung abgeschaltet und stellt sich nach der Abkühlung automatisch wieder her. | |||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | ||
| Luftfeuchtigkeit im Betrieb | 20 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10–500 Hz, 5 G, 12 min/Zyklus, Periode jeweils 72 min entlang der X-, Y- und Z-Achse | |||
| Sicherheit und EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) & UL8750 CAN/CSA-C22.2 Nr. 250.13 (US) | ||
| Spannungsfestigkeit |
I/PO/P: 3,75 kV AC I/P-FG: 1,5 kV AC O/P-FG: 0,5 kV AC (EU)
I/PO/P:1,8 kVAC I/P-FG:1,8 kVAC O/P-FG:1,8 kVAC (US) |
|||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | |||
| EMV-Emission | EN55015 EN61000-3-2,3 (≥50%) (EU) & FCC CFR 47 Teil 15, Unterabschnitt B (USA) | |||
| Andere | Nettogewicht | ?KG | ||
| Dimension | 279*78*25,1 mm (L*B*H) | |||
| Verpackung | 20 Stück/Karton | |||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei Nennlast und einer Umgebungstemperatur von 25℃ gemessen. | |||
| 2. Toleranz: umfasst Einrichtungstoleranz und Lastregelung. | ||||

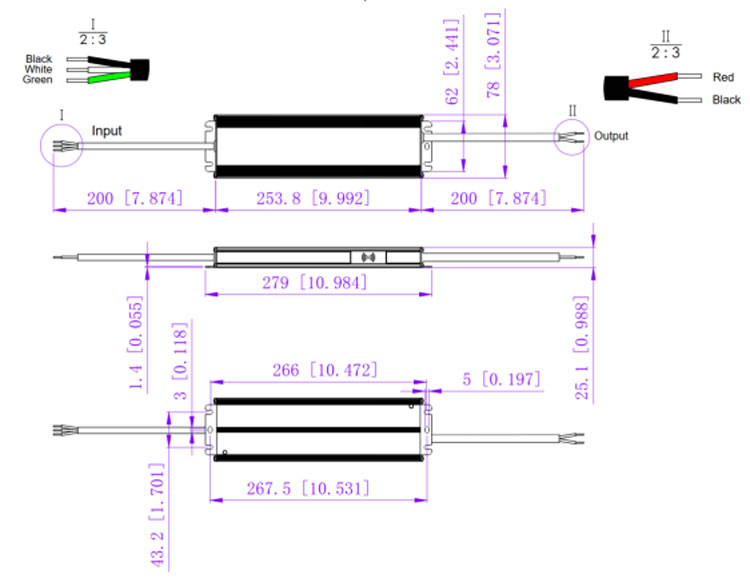

Mechanische Spezifikation
1. Eingangskabel 3 x 1,0 mm 2 Das braune Kabel an (L), das blaue Kabel an (N) und das gelb-grüne Kabel an (FG).
2. Ausgangskabel 2 *1,31 mm 2 , Rotes Kabel (+) an Pluspol (+), schwarzes Kabel (-) an Minuspol (-).
3. Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte.
Dimmbetrieb
