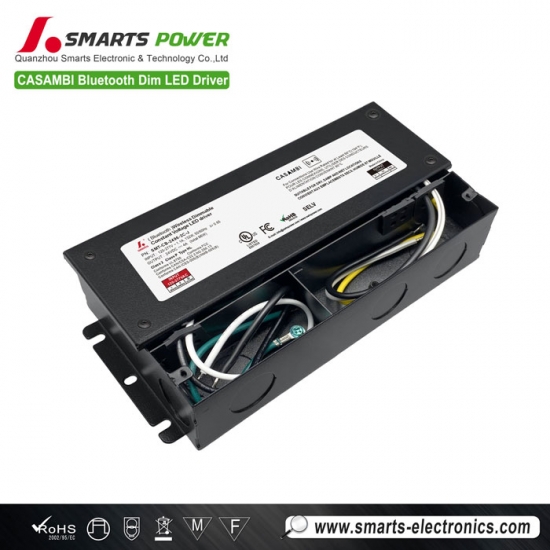

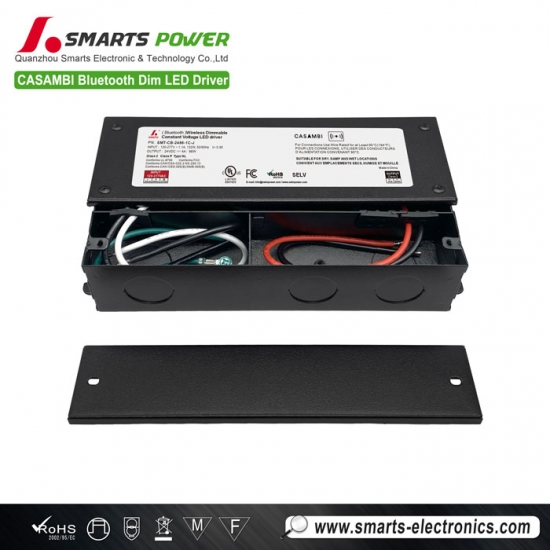

CASAMBI Kabelloser, dimmbarer LED-Treiber mit Konstantspannung, 60 W, 12 V/24 V, inklusive Anschlussdose
CASAMBI Kabelloser, dimmbarer LED-Treiber mit Konstantspannung, 60 W, 12 V/24 V, inklusive Anschlussdose
CASAMBI Kabelloser, dimmbarer LED-Treiber mit Konstantspannung, 60 W, 12 V/24 V, inklusive Anschlussdose
Bluetooth CASAMBI drahtlos dimmbares 96W LED-Netzteil mit Konstantspannungsbetrieb, einfacher und schneller Installation, unkompliziertem Anschluss, präziser Dimmsteuerung zwischen 0 und 100 % und einer 7-jährigen erweiterten Garantie.
Spezifikation
| Modell | SMT-CB-24096-xC-J | SMT-CB-48096-xC-J | |
| Zertifikat | UL / FCC / ICES-005 / Typ HL / Klasse 2 / Klasse P / RoHS / REACH | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Spannungstoleranz | ±4% | ±2% | |
| Lastregelung | ±3% | ±2% | |
| Leitungsregulierung | ±1% | ±1% | |
| Bemessungsstrom | 4A | 2A | |
| Nennleistung | 96W | 96W | |
| Wellen und Geräusche (max.) | 300 mVp-p | 208 mVp-p | |
| Überspannung | <3 % (Volllast) <4 % (Leerlast) | ||
| Eingang | Spannungsbereich | 120-277 V AC | |
| Frequenzbereich | 50 / 60 Hz | ||
| Leistungsfaktor bei Volllast | >0,95 | ||
| THD (typ.) bei Volllast | ≤10 % bei 120 V AC ≤10 % bei 277 V AC | ||
| Wirkungsgrad (typ.) bei Volllast |
87,5 % bei 120 V AC
90,0 % bei 277 V AC |
88,6 % bei 120 V AC
91,9 % bei 277 V AC |
|
| Wechselstrom (Max.) | 1.1A | ||
| Einschaltstrom (typ.) | 49,6 A / 136 µs bei 50 % ISpitze 120 V AC; 96,0 A / 146 µs bei 50 % ISpitze 277 V AC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, automatische Wiederherstellung nach Behebung einer Ausnahme. | |
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Übertemperatur | Die Ausgangsspannung wird abgeschaltet und nach dem Absinken der Temperatur automatisch wiederhergestellt. | ||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | |
| Luftfeuchtigkeit im Betrieb | 20 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10–500 Hz, 5G, 12 Minuten/Zyklus, XYZ-Achse jeweils 72 Minuten | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P: 1,88 kV AC I/P-FG: 1,88 kV AC O/P-FG: 0,5 kV AC | ||
| Isolationswiderstand | I/PO/P: >100 MΩ / 500 V DC / 25 °C / 70 % rF | ||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 1 kV, Gleichtaktbetrieb 2 kV | ||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||
| EMV-Emission | CFR47 FCC Teil 15 Unterabschnitt B:2020; ANSI C63.4a-2017; ICES-005 Ausgabe 5 | ||
| Andere | Nettogewicht | 2 kg | |
| Dimension | 188*95,4*42,7 mm (L*B*H) | ||
| Verpackung | 415 x 265 x 270 mm, 20 Stück/Karton | ||
| Anmerkungen | 1. Sofern nicht anders angegeben, wurden alle Spezifikationen bei einer Eingangsspannung von 120 V, Nennlast und einer Umgebungstemperatur von 25 °C gemessen. | ||
| 2. Standardeinstellungen: Die Ausgangsspannung entspricht der Nenn-Gleichspannung. Die Ausgangsfrequenz beträgt 5,2 kHz. | |||
| 3. Der LED-Treiber erfüllt die Anforderungen an die Oberwellenemissionen gemäß ANSI C82.77-10. | |||

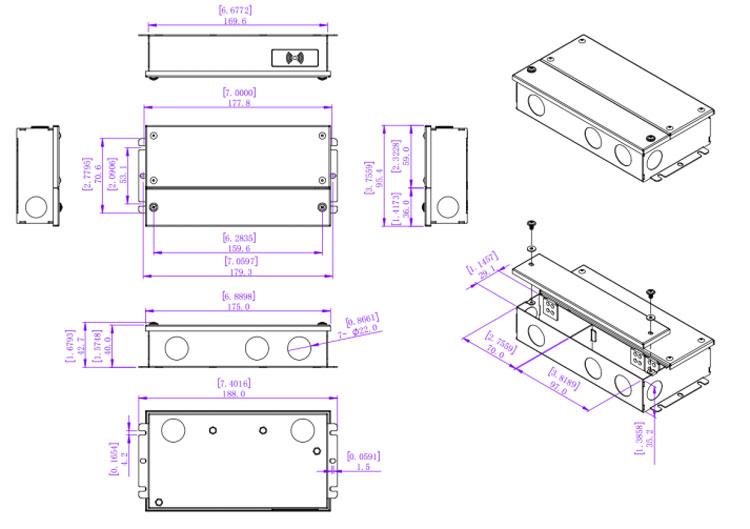

Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 9 |
| 13A | 12 | |
| 16A | 14 | |
| 20A | 18 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 11 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf einer maximalen Umgebungstemperatur von 50 °C.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |||||
| JM8506 Eingebaute Antenne | |||||
| 12V-, 24V-, 36V- und 48V-Versionen – Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3*18AWG) | ||||
| Ausgangsleitung | 1 Kanal: DW | 2 Kanäle: CCT | 3 Kanäle: RGB | 4 Kanäle: RGBW | 5. Kanal: RGBCW |
|
Rot(V+)
Schwarz (V-) |
Schwarz (V+)
Weiß/Grau (CW-) Gelb (WW-) |
Schwarz (V+)
Rot (R-) Grün/Grau (G-) Blau (B-) |
Schwarz (V+)
Weiß/Grau (CW-) Rot (R-) Grün/Grau (G-) Blau (B-) |
Schwarz (V+)
Weiß/Grau (CW-) Gelb (WW-) Rot (R-) Grün/Grau (G-) Blau (B-) |
|
| Beschreibung der Ausgangsleitung | Der Querschnitt des Ausgangskabels der 12V-, 24V- und 48V-Versionen beträgt 18 AWG. | ||||
| Anmerkungen: | |||||
Warme Tipps:
1. Empfohlener maximaler Strom (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, empfohlener maximaler Strom (A) = 1 mm² x 10 A/mm² = 10 A
2. Alle weiteren Kabelwünsche können wir individuell erfüllen.
Dimmbetrieb
Verwandte Produkte
|

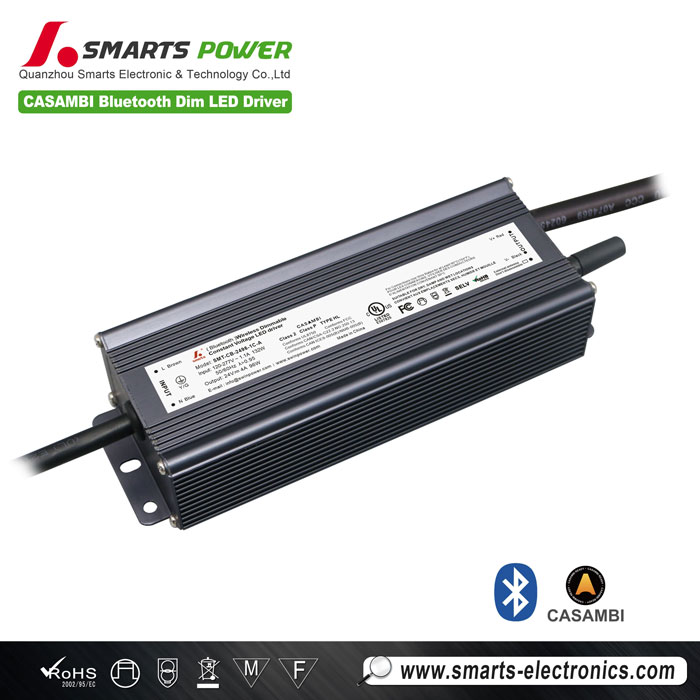

Modus: SMT-CB-24096-1C-A Eingangsspannung: 100–277 V AC
