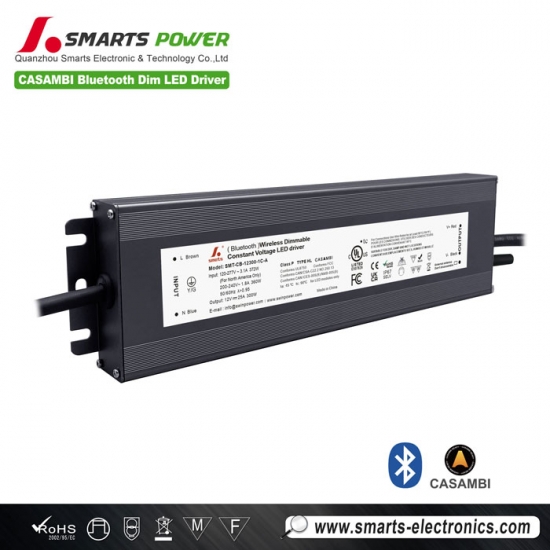

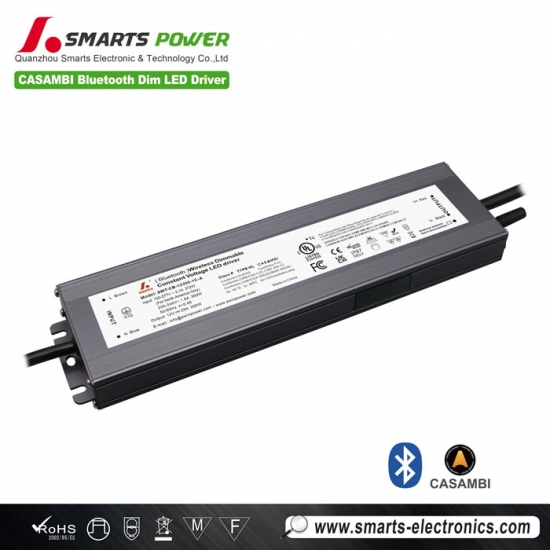

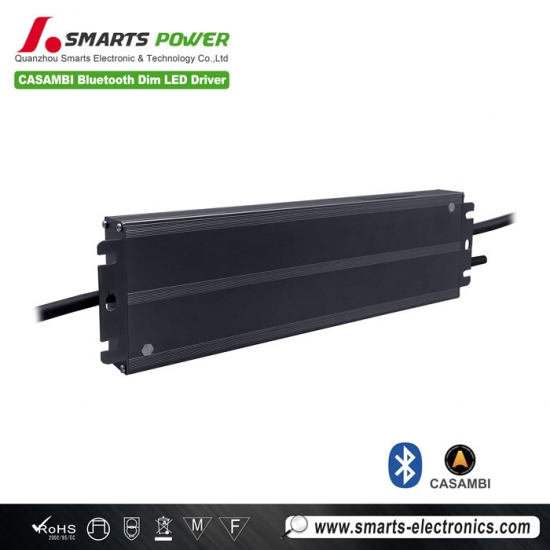

12V/24V 300W wasserdichter IP67 Konstantspannungs-Dimm-LED-Treiber für Außenbeleuchtung
12V/24V 300W wasserdichter IP67 Konstantspannungs-Dimm-LED-Treiber für Außenbeleuchtung
12V/24V 300W wasserdichter IP67 Konstantspannungs-Dimm-LED-Treiber für Außenbeleuchtung
Smartspowers neue drahtloser Dimm-LED-Treiber Es verfügt über eine integrierte aktive PFC und einen Konstantspannungsbetrieb. Das Aluminiumgehäuse ist wasserdicht (IP67) und bietet eine hervorragende Wärmeableitung. Die Installation ist schnell und einfach, und die Lichteffekte lassen sich per App anpassen. Es ermöglicht ein sanftes, stabiles und flimmerfreies Dimmen.
Spezifikation
| Modell | SMT-CB-12300-1C-A | SMT-CB-24300-1C-A | SMT-CB-36300-1C-A | SMT-CB-48300-1C-A | |
| Zertifikat | UL / cUL / FCC / Klasse 2 / CE / RoHS / Reach | ||||
| Ausgabe | Gleichspannung | 12 V | 24 V | 36 V | 48 V |
| Spannungstoleranz | ±0,5 V | ||||
| Spannungsregelung | ≤0,5 % | ||||
| Bemessungsstrom | 25A | 12,5 A | 8.33A | 6,25A | |
| Nennleistung | 300 W | ||||
| Lastregelung | ≤3% | ||||
| Eingang | Spannungsbereich | 110–277 V AC | |||
| Frequenzbereich | 47 - 63 Hz | ||||
| Leistungsfaktor bei Volllast | ≥0,95 | ||||
| THD (typ.) bei Volllast | ≤15% | ||||
| Wirkungsgrad bei Volllast |
≥89 % bei 120 V AC
≥90 % bei 230 V AC ≥91 % bei 277 V AC |
≥91 % bei 120 V AC
≥93 % bei 230 V AC ≥93 % bei 277 V AC |
≥89 % bei 120 V AC
≥90 % bei 230 V AC ≥91 % bei 277 V AC |
≥91 % bei 120 V AC
≥93 % bei 230 V AC ≥93 % bei 277 V AC |
|
| Wechselstrom (Max.) | 3.2A | ||||
| Einschaltstrom (typ.) | 45,6 A, 440 µs bei 50 % Spitzenwert bei 120 V AC; 114 A, 55 µs bei 50 % Spitzenwert bei 230 V AC | ||||
| 94 A, 480 µs bei 50 % Spitzenwert bei 277 V AC | |||||
| Leerlaufleistung | ≤5W | ||||
| Leckstrom | ≤0,5W | ||||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |||
| Überlastung | ≤120 % Schluckaufmodus, automatische Wiederherstellung nach Behebung des Fehlerzustands | ||||
| Übertemperatur | Gehäuseoberflächentemperatur 100℃±10℃, Abschaltspannung am Ausgang, automatische Wiederherstellung nach | ||||
| Temperaturabfall | |||||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | Tc-Punkttemperatur (Ta=40 ℃) | ≤95℃ | |
| Luftfeuchtigkeit im Betrieb | 20 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||||
| Vibration | 10–500 Hz, 5 G, 12 min/Zyklus, Periode jeweils 72 min entlang der X-, Y- und Z-Achse | ||||
| Sicherheit und EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) & UL8750 CAN/CSA-C22.2 Nr. 250.13 (US) | |||
| Spannungsfestigkeit | I/PO/P: 3,75 kV AC I/P-FG: 1,5 kV AC O/P-FG: 0,5 kV AC (EU) | ||||
| I/PO/P:1,8 kVAC I/P-FG:1,8 kVAC O/P-FG:1,8 kVAC (US) | |||||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | ||||
| EMV-Emission | EN55015 EN61000-3-2,3 (≥50%) (EU) & FCC Teil 15B (USA) | ||||
| Andere | Nettogewicht | ?KG | |||
| Dimension | 279*78*25,1 mm (L*B*H) | ||||
| Verpackung | 20 Stück/Karton | ||||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei Nennlast und einer Umgebungstemperatur von 25℃ gemessen. | ||||
| 2. Toleranz: umfasst Einrichtungstoleranz und Lastregelung. | |||||

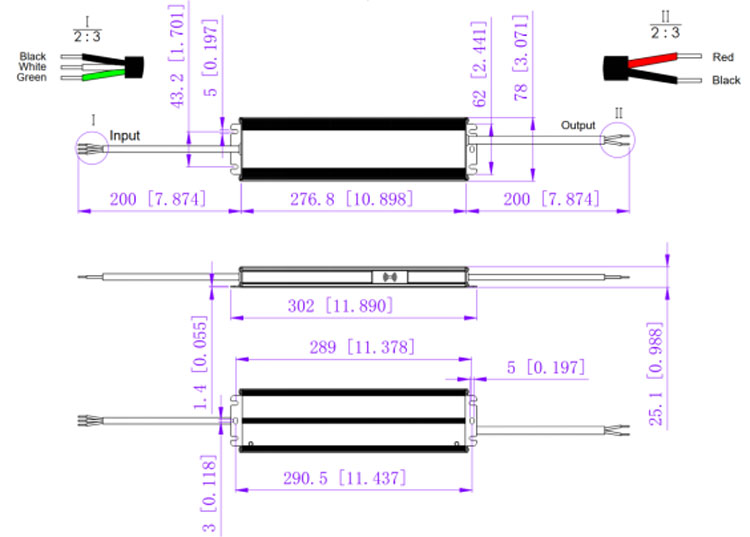

Mechanische Spezifikation
1. Eingangskabel 18AWG, Schwarzes Kabel (L), weißes Kabel (N), grünes Kabel (G).
2. Ausgangskabel 12AWG (12V), 14AWG (24V/36V/48V), Rotes Kabel (+) an Pluspol (+), Schwarzes Kabel (-) an Minuspol (-).
3. Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte.
4. Keine Dimmfunktion, mit externer Antenne
Dimmbetrieb
