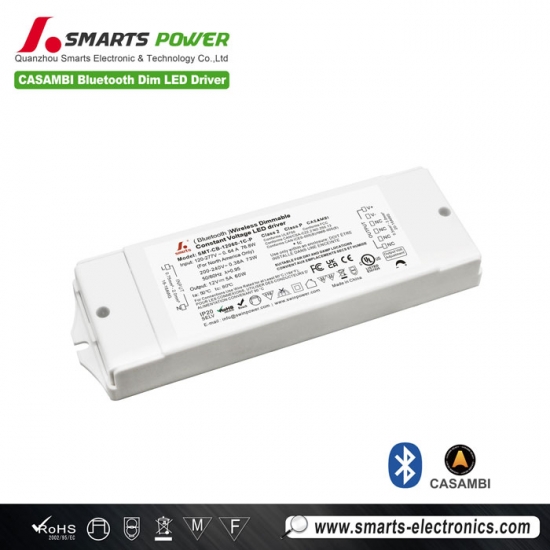

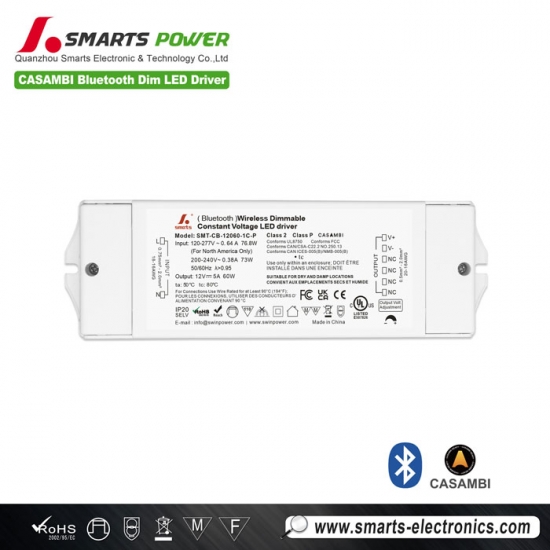

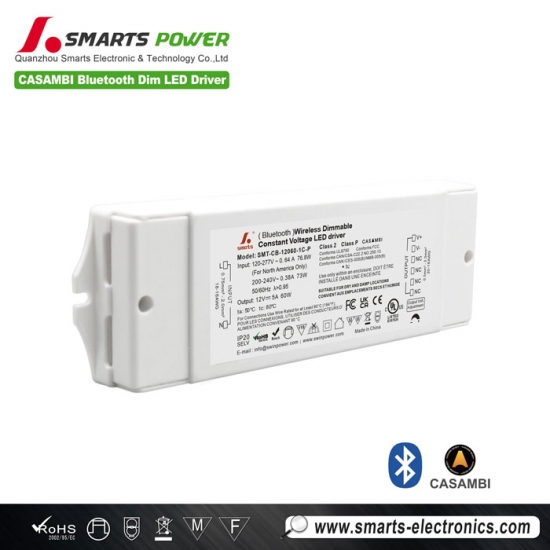

12V/24V 60W Konstantspannungs-LED-Treiber CASAMBI Bluetooth dimmbar für LED-Beleuchtung
12V/24V 60W Konstantspannungs-LED-Treiber CASAMBI Bluetooth dimmbar für LED-Beleuchtung
12V/24V 60W Konstantspannungs-LED-Treiber CASAMBI Bluetooth dimmbar für LED-Beleuchtung
T er hat sein SmartPower Wireless-System kürzlich aufgerüstet. Bluetooth-LED-Treiber Ausgestattet mit dem CASAMBI-Dimmmodus, der die Verkabelung vereinfacht und bequem macht. Es ermöglicht eine präzise Dimmsteuerung und eignet sich dank seines Kunststoffgehäuses ideal für die Installation in beengten LED-Innenbeleuchtungsprojekten.
Spezifikation
| Modell | SMT-CB-12060-XC-P | SMT-CB-24060-XC-P | SMT-CB-48060-XC-P | |
| Zertifikat | UL / FCC / CE / SAA / UKCA / RoHS / Reach | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Spannungstoleranz | ±4% | ±2% | ±2% | |
| Lastregelung | ±3% | ±2% | ±1% | |
| Leitungsregulierung | ≤1% | ≤1% | ≤1% | |
| Bemessungsstrom | 5A | 2,5 A | 1,25 A | |
| Nennleistung | 60 W | 60 W | 60 W | |
| Wellen und Geräusche (max.) | 376 mVp-p | 248 mVp-p | 208 mVp-p | |
| Überspannung | <3 % (Volllast) <4 % (Leerlast) | |||
| Eingang | Spannungsbereich | 120-277 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor (typ.) bei Volllast |
0,99 bei 120 V AC
0,98 bei 230 V AC 0,95 bei 277 V AC |
0,99 bei 120 V AC
0,98 bei 230 V AC 0,95 bei 277 V AC |
0,99 bei 120 V AC
0,98 bei 230 V AC 0,95 bei 277 V AC |
|
| THD (typ.) bei Volllast | ≤10 % bei 120 V AC ≤15 % bei 277 V AC | |||
| Wirkungsgrad (typ.) bei Volllast |
86,5 % bei 120 V AC, 90,0 % bei 230 V AC
90,5 % bei 277 V AC |
87,0 % bei 120 V AC
88,5 % bei 230 V AC 89,5 % bei 277 V AC |
86,0 % bei 120 V AC 89,5 % bei 277 V AC | |
| Wechselstrom (Max.) | 0,64 A bei 120 V AC 0,28 A bei 277 V AC | |||
| Einschaltstrom (typ.) | 26,4 A / 136 µs bei 50 % ISpitze, 120 V AC; 46,7 A / 140 µs bei 50 % ISpitze, 277 V AC; 63,2 A / 146 µs bei 50 % ISpitze, 277 V AC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Schluckaufmodus, automatische Wiederherstellung nach Behebung einer Ausnahme | ||
| Überlastung | ≥120 % Schluckaufmodus, automatische Wiederherstellung nach Behebung des Fehlerzustands | |||
| Übertemperatur | Schaltet die Ausgangsspannung ab und stellt sie nach dem Absinken der Temperatur automatisch wieder her. | |||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | ||
| Luftfeuchtigkeit im Betrieb | 20 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10–500 Hz, 5G, 12 Minuten/Zyklus, XYZ-Achse jeweils 72 Minuten | |||
| Sicherheit und EMV | Sicherheitsstandards | UL8750 CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit |
I/PO/P:3,75 kV AC (EU)
I/PO/P:1,8 kVAC (US) |
|||
| Isolationswiderstand | I/PO/P: >100 MΩ / 500 V DC / 25 °C / 70 % rF | |||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 1 kV | |||
| EMV-Immunität |
FCC/ICES fordern diesen Test nicht an (USA).
EN61000-4-2,3,4,5,11 EN61547 (EU) |
|||
| EMV-Emission | FCC Teil 15 Unterabschnitt B; ANSI C63.4a-2017 (USA); EN55015; EN61000-3-2,3 (≥50 %) (EU) | |||
| Andere | Nettogewicht | 0,35 kg | ||
| Dimension | 192*62*24mm (L*B*H) | |||
| Verpackung | 280 x 210 x 160 mm, 20 Stück/Karton | |||
| Anmerkungen | 1. Sofern nicht anders angegeben, wurden alle Spezifikationen bei einer Eingangsspannung von 120 V, Nennlast und einer Umgebungstemperatur von 25 °C gemessen. | |||
| 2. Standardeinstellungen: Die Ausgangsspannung ist die Nenn-Gleichspannung. Die Ausgangsfrequenz beträgt 5,2 kHz. | ||||
| 3. Der LED-Treiber erfüllt die Anforderungen an die Oberwellenemissionen gemäß ANSI C82.77-10. | ||||

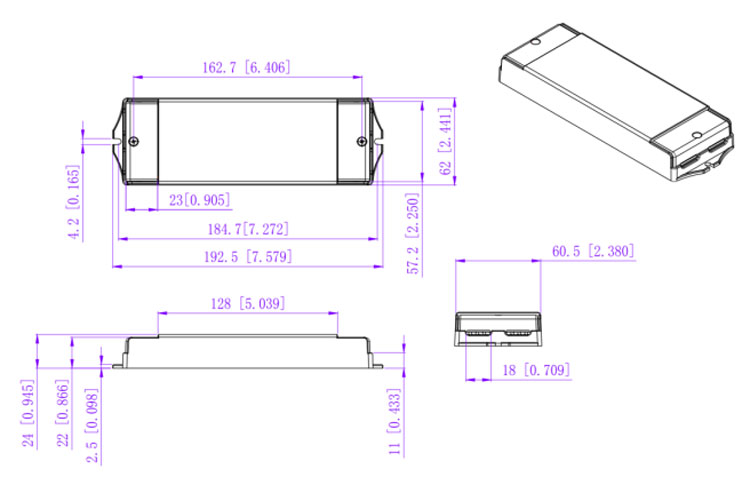

Mechanische Spezifikation
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Leitungsschutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 9 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 23 | |
| Bei einer Eingangsspannung von 230 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 18 |
| 13A | 23 | |
| 16A | 28 | |
| 20A | 36 | |
| 25A | 45 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 21 |
| 13A | 28 | |
| 16A | 34 | |
| 20A | 43 | |
| 25A | 52 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden auf Basis einer maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
1. Eingang DG128-Klemme mit 3P: Phase (L), Neutralleiter (N).
2. DG128-Ausgangsklemmen mit XC:(X+1)P: LED SEC positiv (LED+), LED negativ (LED-). Anschluss an LED-Leuchte; gemeinsame Anode.
3. Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte.
Warmer Tipp S :
1. Empfohlener Drahtdurchmesser: Primär 0,75–2,5 mm 2 (18–14 AWG); Sekundär 0,5–2,5 mm 2 (20-14 AWG).
2. Alle weiteren Wünsche können wir individuell erfüllen.
