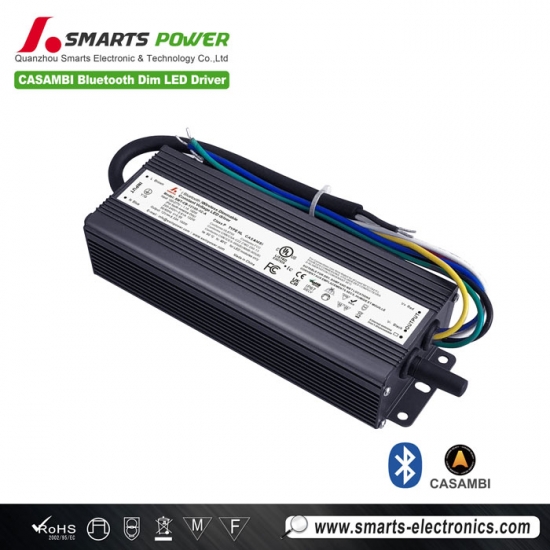

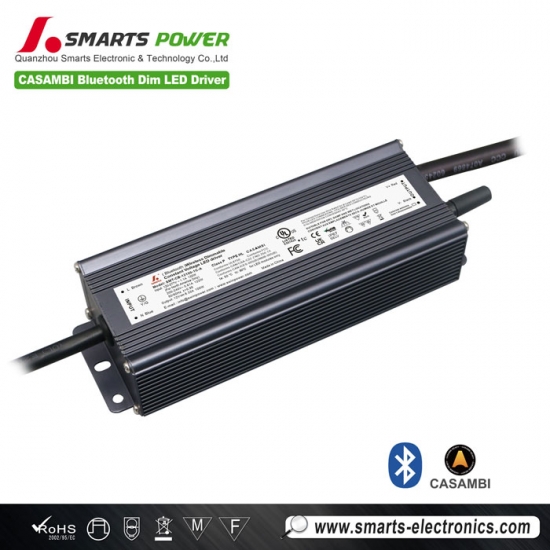

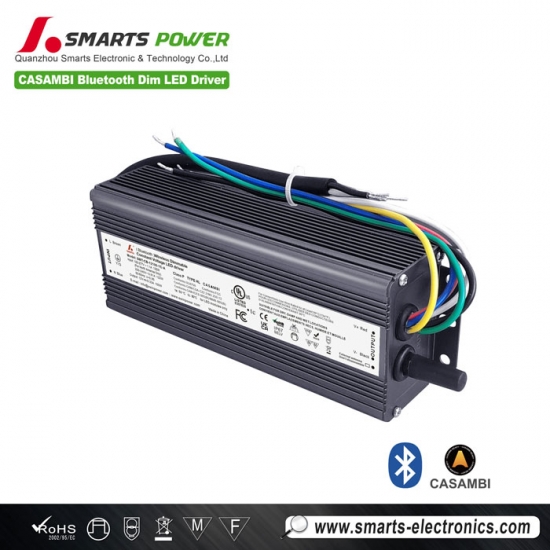

CASAMBI Bluetooth-Funk-Konstantspannungs-Dimmtreiber 12V/100V für den Außenbereich
CASAMBI Bluetooth-Funk-Konstantspannungs-Dimmtreiber 12V/100V für den Außenbereich
CASAMBI Bluetooth-Funk-Konstantspannungs-Dimmtreiber 12V/100V für den Außenbereich
Dieses wasserdichte, nach IP67 zertifizierte Gerät mit Aluminiumgehäuse Bluetooth CASAMBI drahtloser dimmbarer LED-Treiber Nutzt natürliche Konvektionskühlung und verfügt über Schutzfunktionen gegen Kurzschluss, Überhitzung und Überlastung. Geeignet für LED-Beleuchtungsprojekte im Innen- und Außenbereich in feuchten Umgebungen.
Spezifikation
| Modell | SMT-CB-24100-1C-A | SMT-CB-48100-1C-A | |
| Zertifikat | UL / cUL / FCC / Klasse 2 / CE / RoHS / Reach | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Spannungstoleranz | ±0,5 V | ||
| Spannungsregelung | ≤0,5 % | ||
| Bemessungsstrom | 4.17A | 2.08A | |
| Nennleistung | 100 W | ||
| Lastregelung | ≤1% | ||
| Eingang | Spannungsbereich | 100 ~ 277 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor bei Volllast | PF≥0,98@230VAC | ||
| THD (typ.) bei Volllast | ≤15% | ||
| Wirkungsgrad bei Volllast | 89 % bei 230 V AC | 91 % bei 230 V AC | |
| Wechselstrom (Max.) | 0,47A | 0,46A | |
| Einschaltstrom (typ.) | 53 A, 250 µs bei 50 % ISpitze, 230 V AC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | ≤120 % Schluckaufmodus, automatische Wiederherstellung nach Behebung des Fehlerzustands | ||
| Übertemperatur | Bei einer Gehäuseoberflächentemperatur von 100 °C ± 10 °C wird die Ausgangsspannung abgeschaltet; die Wiederherstellung erfolgt automatisch nach einem Temperaturabfall. | ||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | |
| Luftfeuchtigkeit im Betrieb | 20 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10–500 Hz, 5 G, 12 min/Zyklus, Periode jeweils 72 min entlang der X-, Y- und Z-Achse | ||
| Sicherheit und EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) & UL8750 CAN/CSA-C22.2 Nr. 250.13 (US) | |
| Spannungsfestigkeit |
I/PO/P: 3,75 kV AC I/P-FG: 1,5 kV AC O/P-FG: 0,5 kV AC (EU)
I/PO/P:1,8 kVAC I/P-FG:1,8 kVAC O/P-FG:1,8 kVAC (US) |
||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | ||
| EMV-Emission | EN55015 EN61000-3-2,3 (≥50%) (EU) & FCC Teil 15, Unterabschnitt B (USA) | ||
| Andere | Nettogewicht | ?KG | |
| Dimension | 196*69,8*42 mm (L*B*H) | ||
| Verpackung | 10 Stück/Karton | ||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei Nennlast und einer Umgebungstemperatur von 25℃ gemessen. | ||
| 2. Toleranz: umfasst Einrichtungstoleranz und Lastregelung. | |||
Mechanische Spezifikation
1. Eingangskabel 3*16AWG, Schwarzes Kabel (L), weißes Kabel (N), grünes Kabel (G).
2. Ausgangskabel 2*16AWG, rotes Kabel (+) an Pluspol (+), schwarzes Kabel (-) an Minuspol (-).
3. Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte.
4. Keine Dimmfunktion, mit externer Antenne.
Dimmbetrieb
Verwandte Produkte
|

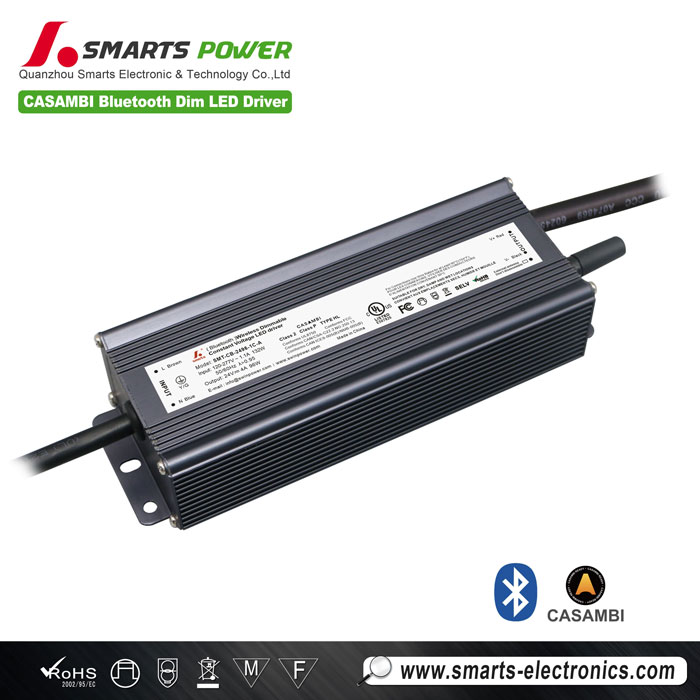

Modus: SMT-CB-24096-1C-A Eingangsspannung: 100–277 V AC
