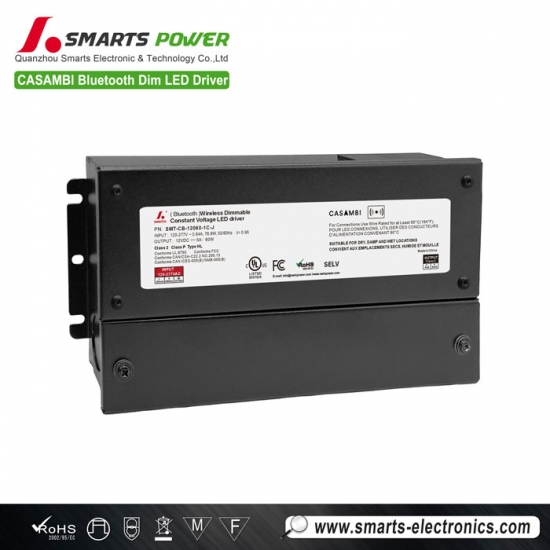

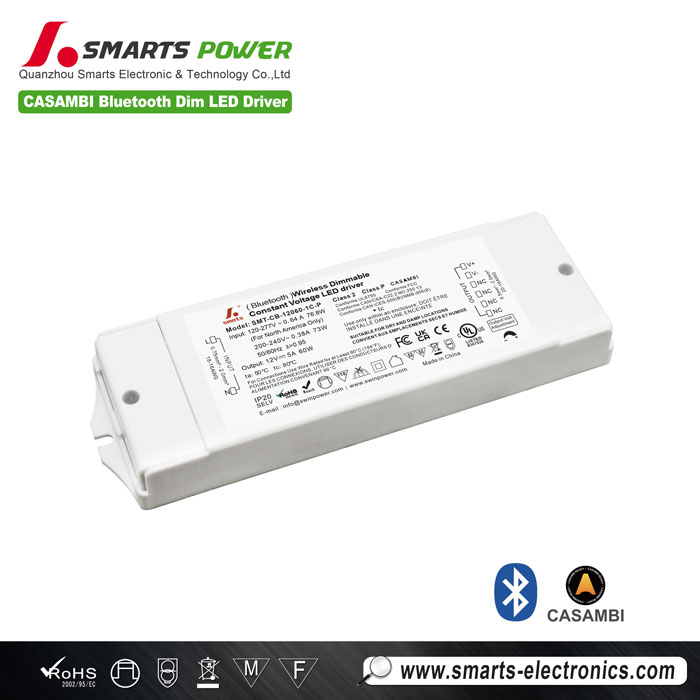

CASAMBI Kabelloser, dimmbarer LED-Treiber mit Konstantspannung, 60 W, 12 V/24 V, inklusive Anschlussdose
CASAMBI Kabelloser, dimmbarer LED-Treiber mit Konstantspannung, 60 W, 12 V/24 V, inklusive Anschlussdose
CASAMBI Kabelloser, dimmbarer LED-Treiber mit Konstantspannung, 60 W, 12 V/24 V, inklusive Anschlussdose
CASAMBI drahtloser dimmbarer 60W LED-Treiber Mit universeller Eingangsspannung von 100–277 V AC. Ausgestattet mit integrierter aktiver PFC, Konstantspannungsbetrieb und Schutz vor Kurzschluss, Überhitzung und Überlastung, eignet es sich ideal für intelligente LED-Beleuchtungsprojekte.
Spezifikation
| Modell | SMT-CB-12060-xC-J | SMT-CB-24060-xC-J | SMT-CB-48060-xC-J | |
| Zertifikat | UL / FCC / ICES-005 / Typ HL / Klasse 2 / Klasse P / RoHS / REACH | |||
| Ausgang | Gleichspannung | 12 V | 24 V | 48 V |
| Spannungstoleranz | ±4 % | ±2 % | ±2 % | |
| Lastregelung | ±3 % | ±2 % | ±1 % | |
| Netzregelung | ≤1 % | ≤1 % | ≤1 % | |
| Nennstrom | 5 A | 2,5 A | 1,25 A | |
| Nennleistung | 60 W | 60 W | 60 W | |
| Restwelligkeit und Rauschen (max.) | 376 mVss | 248 mVss | 208 mVss | |
| Überschwingspannung | <3 % (Volllast) <4 % (Leerlast) | |||
| Eingang | Spannungsbereich | 120–277 V AC | ||
| Frequenzbereich | 50/60 Hz | |||
| Leistungsfaktor bei Volllast | >0,95 | |||
| Klirrfaktor (typ.) bei Volllast | ≤10 % bei 120 V AC ≤15 % bei 277 V AC | |||
| Wirkungsgrad (typ.) bei Volllast |
86,9 % bei 120 V AC 90,9 % bei 277 V AC |
87,0 % bei 120 V AC 89,8 % bei 277 V AC |
86,3 % bei 120 V AC 89,6 % bei 277 V AC |
|
| Wechselstrom (max.) | 0,64 A | |||
| Einschaltstrom (typ.) | 26,4 A / 136 µs bei 50 % ISpitze 120 V AC 63,2 A / 146 µs bei 50 % ISpitze 277 V AC | |||
| Leckstrom | < 0,5 mA | |||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung einer Ausnahme automatisch wieder her | ||
| Überlastung | 105%~120% Hiccup-Modus, stellt sich nach Behebung des Fehlerzustands automatisch wieder her | |||
| Übertemperatur | Schaltet die Ausgangsspannung ab und stellt sie nach dem Absinken der Temperatur automatisch wieder her | |||
| Umgebung | Betriebstemperatur | -40 bis +50 °C (siehe untenstehende Leistungskurve) | ||
| Betriebsfeuchtigkeit | 20 - 95 % rF, nicht kondensierend | |||
| Lagertemperatur, Luftfeuchtigkeit | -40 - +80 °C, 10 - 95 % rF, nicht kondensierend | |||
| Temperaturkoeffizient | ±0,03 %/°C (0 - 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 5 G, 12 Minuten/Zyklus, XYZ-Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit | I/PO/P: 1,88 kV AC I/P-FG: 1,88 kV AC O/P-FG: 0,5 kV AC | |||
| Isolationswiderstand | I/PO/P: >100 MΩ / 500 V DC / 25 °C / 70 % rF | |||
| Überspannungsfestigkeitsprüfung | Wechselstromleitung: Differenzialmodus 1 kV, Gleichtaktmodus 2 kV | |||
| EMV-Störfestigkeit | Die FCC/ICES fordern diesen Test nicht an. | |||
| EMV-Emissionen | CFR47 FCC Teil 15 Unterabschnitt B:2020; ANSI C63.4a-2017; ICES-005 Ausgabe 5 | |||
| Sonstiges | Nettogewicht | 1,2 kg | ||
| Abmessungen | 188 x 95,4 x 42,7 mm (L x B x H) | |||
| Verpackung | 415*265*270MM 20 Stück /Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, wurden alle Spezifikationen bei 120V Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen | |||
| 2. Standardeinstellungen: Die Ausgangsspannung ist die Nenn-Gleichspannung. Die Ausgangsfrequenz beträgt 5,2 kHz. | ||||
| 3. Der LED-Treiber erfüllt die Anforderungen an die Oberwellenemissionen gemäß ANSI C82.77-10. | ||||
Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ist die Anzahl der LED-Treiber, die mit den Leitungsschutzschaltern abgestimmt sind, wie folgt: | ||
| MCB-Typ | Stufe | Die Anzahl der LED-Treiber |
| Typ C | 10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| Bei einer Eingangsspannung von 277 V AC ist die Anzahl der von den Leistungsschaltern unterstützten LED-Treiber wie folgt: | ||
| MCB-Typ | Stufe | Die Anzahl der LED-Treiber |
| Typ C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 17 | |
Hinweis ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber basieren auf einer maximalen Umgebungstemperatur von 50 °C
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanischer Drahtquerschnitt | |||||
| JM8506 Eingebaute Antenne | |||||
| 12V-, 24V-, 36V- und 48V-Versionen – Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3*18AWG) | ||||
| Ausgangskabel | 1 Kanal: DW | 2 Kanäle: CCT | 3 Kanäle: RGB | 4 Kanäle: RGBW | 5 Kanäle: RGBCW |
|
Rot (V+)
Schwarz (V-) |
Schwarz (V+)
Weiß/Grau (CW-) Gelb (WW-) |
Schwarz (V+)
Rot (R-) Grün/Grau (G-) Blau (B-) |
Schwarz (V+)
Weiß/Grau (CW-) Rot (R-) Grün/Grau (G-) Blau (B-) |
Schwarz (V+)
Weiß/Grau (CW-) Gelb (WW-) Rot (R-) Grün/Grau (G-) Blau (B-) |
|
| Beschreibung des Ausgangsdrahts | Der Querschnitt des Ausgangskabels der 12V-, 24V- und 48V-Versionen beträgt 18 AWG. | ||||
| Anmerkungen: | |||||
Warme Tipps:
1. Empfohlener maximaler Strom (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, Empfohlener maximaler Strom (A) = 1 mm² x 10 A/mm² = 10 A
2. Alle anderen Kabelwünsche können wir individuell erfüllen
Dimmbetrieb
