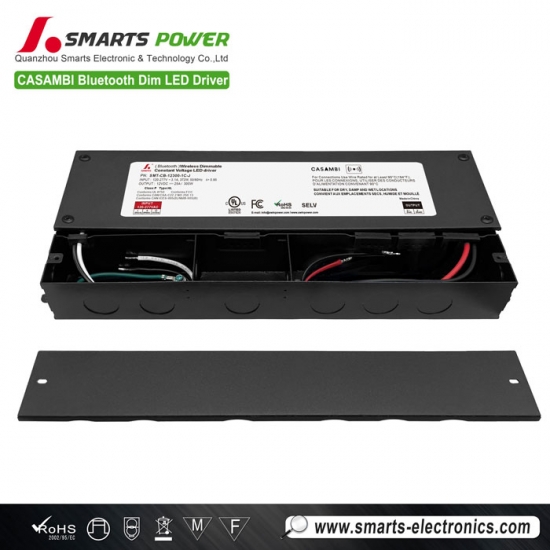

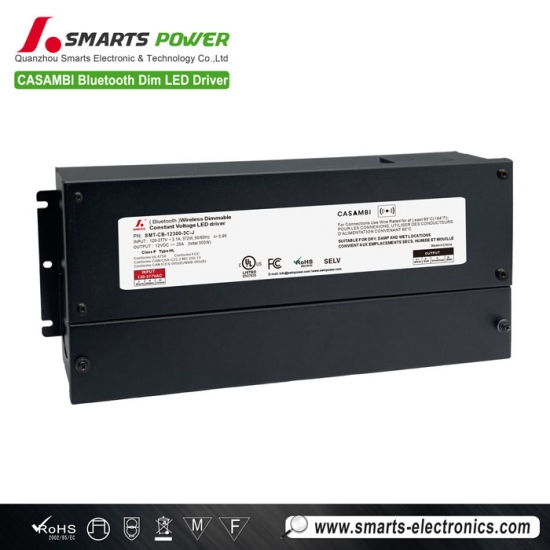

CASAMBI Bluetooth-fähiges, kabellos dimmbares LED-Treiber-Netzteil 12V/24V/36V/48V 300W für LED-Beleuchtung
CASAMBI Bluetooth-fähiges, kabellos dimmbares LED-Treiber-Netzteil 12V/24V/36V/48V 300W für LED-Beleuchtung
CASAMBI Bluetooth-fähiges, kabellos dimmbares LED-Treiber-Netzteil 12V/24V/36V/48V 300W für LED-Beleuchtung
Eisengehäuse Konstantspannungs-LED-Treiber mit drahtloser Dimmfunktion, 300 W Ausgestattet mit einem NFC-fähigen Programmiermodul. Die Ausgangsspannung lässt sich per NFC-App einstellen. Sorgfältiges und flackerfreies Dimmen von 0–100 % ist möglich. 7 Jahre Garantie.
Spezifikation
| Modell | SMT-CB-12300-xC-J | SMT-CB-24300-xC-J | SMT-CB-36300-xC-J | SMT-CB-48300-xC-J | |
| Zertifikat | UL / FCC / ICES-005 / Typ HL / Klasse P / RoHS / REACH | ||||
| Ausgabe | Gleichspannung | 12 V | 24 V | 36 V | 48 V |
| Spannungstoleranz | ±0,5 V | ±0,5 V | ±1V | ±1V | |
| Lastregelung | ±3% | ±1% | ±1% | ±1% | |
| Leitungsregulierung | ≤1% | ≤1% | ≤1% | ≤1% | |
| Bemessungsstrom | 25A | 12,5 A | 8.33A | 6,25A | |
| Nennleistung | 300 W | 300 W | 300 W | 300 W | |
| Wellen und Geräusche (max.) | 300 mVp-p | 400 mVp-p | 400 mVp-p | 400 mVp-p | |
| Überspannung | <3 % (Volllast) <4 % (Leerlast) | ||||
| Eingang | Spannungsbereich | 120-277 V AC | |||
| Frequenzbereich | 50 / 60 Hz | ||||
| Leistungsfaktor bei Volllast | >0,95 | ||||
| THD (typ.) bei Volllast | ≤15 % bei 120 V AC ≤15 % bei 277 V AC | ||||
| Wirkungsgrad (typ.) bei Volllast |
89,0 % bei 120 V AC
91,0 % bei 277 V AC |
91,0 % bei 120 V AC
93,5 % bei 277 V AC |
89,0 % bei 120 V AC
91,0 % bei 277 V AC |
90,0 % bei 120 V AC
92,0 % bei 277 V AC |
|
| Wechselstrom (Max.) | 3.1A | ||||
| Einschaltstrom (typ.) | 45,6 A / 440 µs bei 50 % Spitzenwert bei 120 V AC; 94 A / 480 µs bei 50 % Spitzenwert bei 277 V AC | ||||
| Leckstrom | <0,5 mA | ||||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |||
| Überlastung | 105%~110% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||||
| Übertemperatur | Die Ausgangsspannung wird abgeschaltet und nach dem Absinken der Temperatur automatisch wiederhergestellt. | ||||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +45 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | |||
| Luftfeuchtigkeit im Betrieb | 20 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||||
| Vibration | 10–500 Hz, 5G, 12 Minuten/Zyklus, XYZ-Achse jeweils 72 Minuten | ||||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |||
| Spannungsfestigkeit | I/PO/P: 1,88 kV AC I/P-FG: 1,88 kV AC O/P-FG: 0,5 kV AC | ||||
| Isolationswiderstand | I/PO/P: >100 MΩ / 500 V DC / 25 °C / 70 % rF | ||||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 2 kV, Gleichtaktbetrieb 4 kV | ||||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||||
| EMV-Emission | CFR47 FCC Teil 15 Unterabschnitt B:2020; ANSI C63.4a-2017; ICES-005 Ausgabe 5 | ||||
| Andere | Nettogewicht | 2,2 kg | |||
| Dimension | 316*125*42,7 mm (L*B*H) | ||||
| Verpackung | 365 x 270 x 305 mm, 10 Stück/Karton | ||||
| Anmerkungen | 1. Sofern nicht anders angegeben, wurden alle Spezifikationen bei einer Eingangsspannung von 120 V, Nennlast und einer Umgebungstemperatur von 25 °C gemessen. | ||||
| 2. Standardeinstellungen: Die Ausgangsspannung ist die Nenn-Gleichspannung. Die Ausgangsfrequenz beträgt 5,2 kHz. | |||||
| 3. Der LED-Treiber erfüllt die Anforderungen an die Oberwellenemissionen gemäß ANSI C82.77-10. | |||||

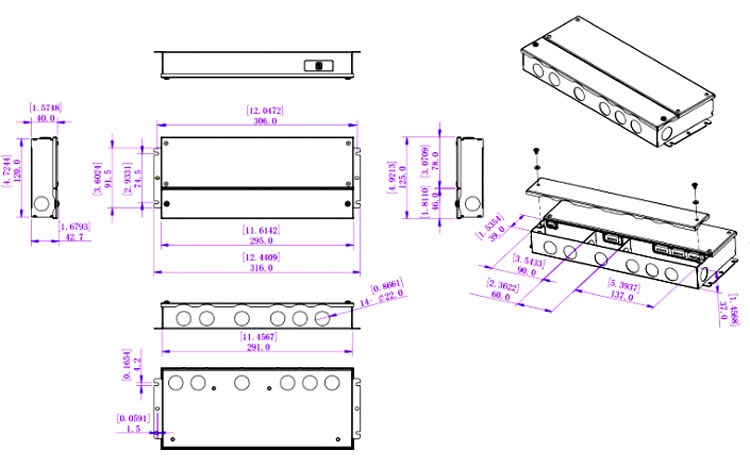

Mechanische Spezifikation
MCB-Empfehlung
11111Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf einer maximalen Umgebungstemperatur von 50 °C.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |||||
| JM8506 Eingebaute Antenne | |||||
| 12V-, 24V-, 36V- und 48V-Versionen – Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3*18AWG) | ||||
| Ausgangsleitung | 1 Kanal: DW | 2 Kanäle: CCT | 3 Kanäle: RGB | 4 Kanäle: RGBW | 5. Kanal: RGBCW |
|
Rot(V+)
Schwarz (V-) |
Schwarz (V+)
Weiß/Grau (CW-) Gelb (WW-) |
Schwarz (V+)
Rot (R-) Grün/Grau (G-) Blau (B-) |
Schwarz (V+)
Weiß/Grau (CW-) Rot (R-) Grün/Grau (G-) Blau (B-) |
Schwarz (V+)
Weiß/Grau (CW-) Gelb (WW-) Rot (R-) Grün/Grau (G-) Blau (B-) |
|
| Beschreibung der Ausgangsleitung | Der Querschnitt des Ausgangskabels der 12V-, 24V- und 48V-Versionen beträgt 18 AWG. | ||||
| Anmerkungen: | |||||
Warme Tipps:
1. Empfohlener maximaler Strom (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, empfohlener maximaler Strom (A) = 1 mm² x 10 A/mm² = 10 A
2. Alle weiteren Kabelwünsche können wir individuell erfüllen.
Dimmbetrieb
Verwandte Produkte
|

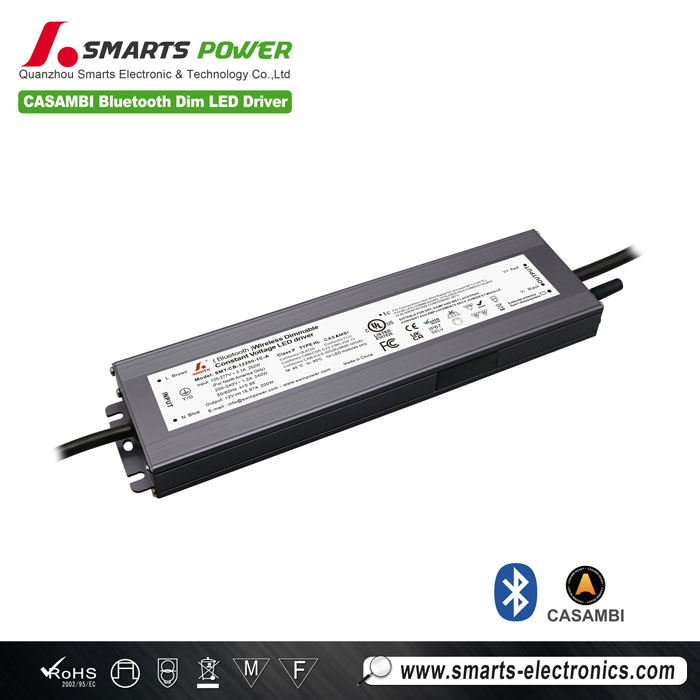

Modus: SMT-CB-12300-1C-A Eingangsspannung: 100–277 V AC
